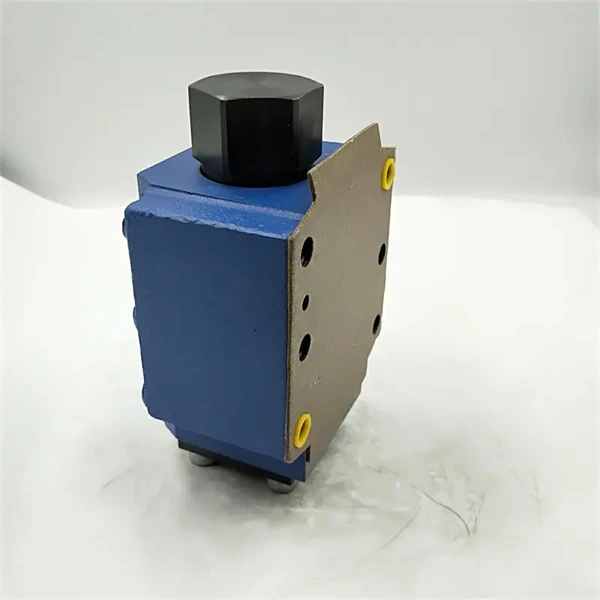

SL30GA1-4X/ SL30PA1-4X/V SL30PB1-4X Valvola di ritegno idraulica di controllo Idraulica

Modifica della categoriaClassificazione per metodo di controllo: manuale, elettronico, idraulicoClassificazione per funzione: valvola di flusso (valvola a farfalla, valvola di regolazione della velocità, valvola di derivazione e collettore), valvola di pressione (valvola di troppopieno, valvola di riduzione della pressione, valvola di sequenza, valvola di scarico), valvola direzionale ( valvola direzionale elettromagnetica, valvola direzionale manuale, valvola unidirezionale, valvola unidirezionale a controllo idraulico) Classificata per metodo di installazione: valvola a piastra, valvola tubolare, valvola di sovrapposizione, valvola a cartuccia filettata, valvola a piastra di copertura

product-800-139

Descrizione del prodotto
La valvola è costituita principalmente da un alloggiamento (1), una valvola a fungo (2), una molla di compressione (3), un nucleo della valvola di controllo (4) e una valvola a sede sferica di preapertura opzionale (5).
La valvola a sede consente al fluido di fluire da A a B senza richiedere pressione pilota esterna. Nella direzione opposta, la valvola a sede è idraulicamente chiusa.
Condition: pA>pB più pressione di apertura (molla a compressione).
L'elevata pressione di pilotaggio sulla porta X è sufficiente per spostare il nucleo della valvola di controllo (4) in direzione della valvola a sede sferica (5) (modello "A") e spingere la valvola a fungo (2) lontano dalla sua sede. Ciò consente il flusso libero in entrambe le direzioni (tenendo aperto attivamente).
Per garantire l'apertura attiva della valvola a fungo, il rapporto di pressione su entrambi i lati del distributore a cassetto (4) è importante quanto il rapporto dell'area sul distributore a cassetto (4) o la valvola a fungo di sollevamento (2).
Pertanto, per il tipo SV (grande area anulare) sono previsti modelli con e senza preapertura "A" e "B". A3 (8); Con pA collegato).
